За диференциалния сканиращ калориметър measuring DSC / за измерване на времето за индукция на окислението (част 2)

Приложение на OIT （индукционно време на окисление:

Въпреки че периодът на индукцията на окисление е метод за изпитване за пластмасовата промишленост, той може да се използва в индустрията за CCL за бързо тестване на свойствата на CCL за устойчивост на топлоустойчивост на кислород, като осигурява стабилна основа за скрининг на формулите и насочване на изследванията и развитието.

2 Полиолефиновите материали обикновено се използват за защита и изолация на оптични кабели и кабели, а термичната окислителна стабилност на полиолефините, използвани върху оптични кабели и кабели, може да се използва за преценка на техния живот, а степента на стабилизиране на материала може да се оцени чрез окисление. период на въвеждане.

Тестът е описан в следните аспекти:

1 инструмент за изпитване:

DSC-500 Диференциален сканиращ калориметър

2 Съгласно стандарта:

ISO 11357-6: 2008

Пластмаси - Диференциална сканираща калориметрия (DSC) - Част 6: Определяне на времето за индуциране на окисление (изотермичен OIT) и температура на индукционната индукция (динамичен OIT)

Принцип 3:

Индукционно време на окисляване (изотермичен OIT):

Пробата и еталонът бяха затоплени с постоянна скорост в инертна атмосфера. Когато се достигне зададената температура, превключете на същия дебит на кислород или въздух. След това пробата се държи при тази постоянна температура, докато на кривата на термичния анализ се покаже окислителна реакция. Изотермичен OIT е интервалът от време между началото на кислорода или въздуха до окислението. Началната точка на окисление се посочва от внезапната екзотермия на пробата. Той е въплътен в DSC кривата.

Температура, индуцирана от окисляване (динамичен OIT):

Пробата и еталонът бяха затоплени с постоянна скорост в кислородна или въздушна атмосфера, докато на кривата на термичния анализ не беше показана окислителна реакция. Динамичното OIT е температурата, при която започва окислителната реакция. Началната точка на окисление се индикира от внезапното увеличаване на екзотермичността на пробата, което може да се наблюдава чрез DSC кривата.

4 тигли:

Поставете пробата в отвора или в запечатана, но вентилирана купа. Най-добре е да се използват алуминиеви тигли.

5 дебит на газ:

Скоростта на газовия поток обикновено е 50 ± 5 ml / min. Следното е пример за изотермичен OIT:

6 Вземете изотермичния OIT като пример за измерване на основните стъпки:

1. Газ от азот за 5 минути преди да се загрее

2, 20 ° С / мин. Скорост на нагряване, температурата се избира до 10 пъти интегралната температура

3. Когато OIT е по-малко от 10 минути и по-голямо от 60 минути, то трябва да се тества отново при по-ниски и по-високи температури съответно.

4. Постоянна температура 3 минути при достигане на зададената температура

5. След края на постоянната температура, превключете кислорода при същата скорост на потока и продължете до постоянна температура най-малко 2 минути след като настъпи значителната точка на промяна на екзотермията.

6. Тестът е завършен

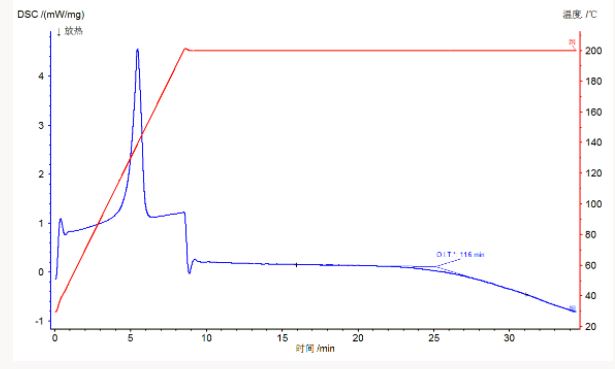

7. Примерна крива:

Забележка: 1 Калибрирането на изотермичната точка OIT е пресичането на гладка крива преди оксигенацията и гладка крива след окисляване на пробата (тангенциален анализ)

2 Колкото по-висока е температурата на пробата, толкова по-кратко е времето за индукция на окислението; колкото по-висока е скоростта на нагряване, толкова по-висока е температурата по време на периода на индукция на окислението. Времето за индукция на окислението и температурата на индукцията на окисление също са свързани с повърхностната площ на пробата, подложена на окисление.

От горната крива е известно, че DSC кривата се простира надолу при 11,6 минути след оксигенацията, което е екзотермично явление, т.е. окислителната реакция на пробата, т.е.

Добре дошли, за да изберете нашия диференциален сканиращ калориметър:

https://www.chinatestequipments.com/tests-on-plastic-raw-materials/differential-scanning-calorimeter/computer-controlled-digital-screen.html
